支持1-5轴 ；
专利外观结构 ，轴数无邪搭配 ；
手控支持调式伺服参数 ，并可监控伺服运行状态 ；
支持增量和绝对值电机 ；
功率笼罩100W-1800W ；
总线式架构。
EC系列车床机械手控制系统是鸿运国际自研推出的驱控一体化系统 ，适用机加工桁架机械手的通用运动控制系统 ，产品支持32+32内置IO ，同时支持通过通讯方法外扩IO、AD板等。
产品特点
1.支持1-5轴 ；
2.专利外观结构 ，轴数无邪搭配 ；
3.手控支持调式伺服参数 ，并可监控伺服运行状态 ；
4.支持增量和绝对值电机 ；
5.功率笼罩100W-1800W ；
6.总线式架构。

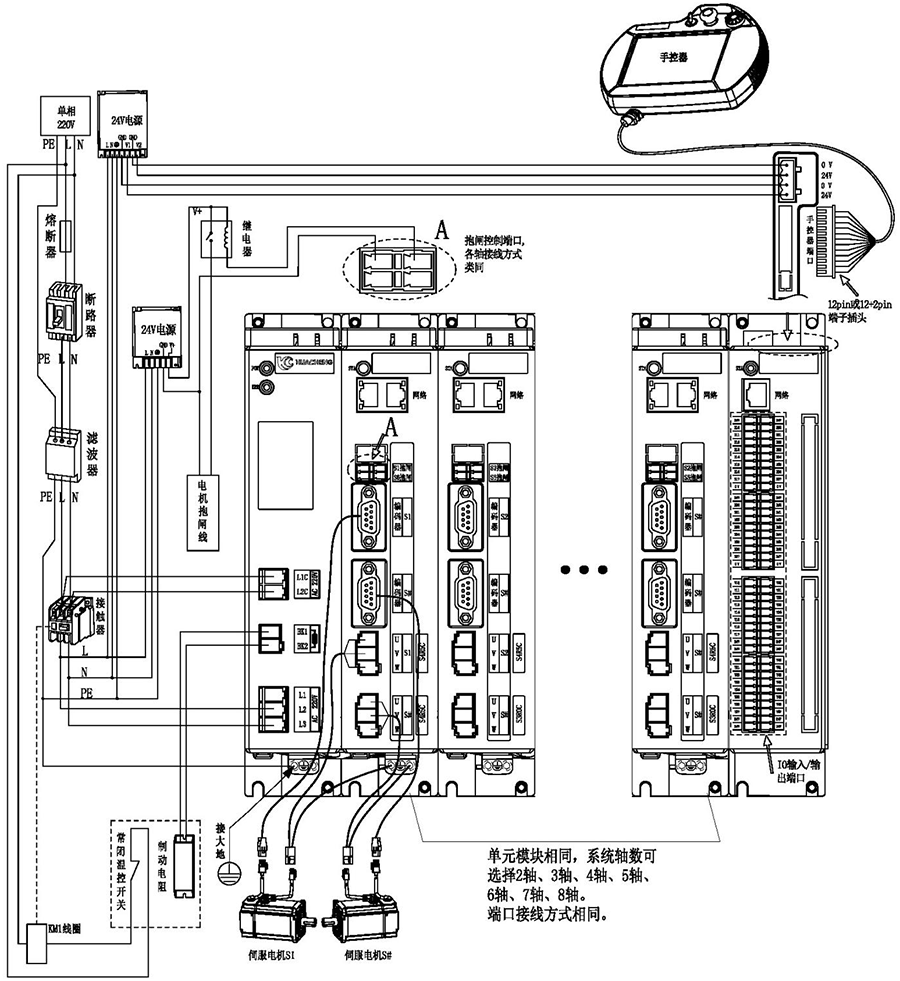

整机外观接线说明：
注重：
1）用户需要自行评估IO电源是否凌驾标配50W ，如凌驾 ，则需要自行替换大功率电源。
2）接线完成后手控器上泛起的报警轻按用户手册“8.4 报警及其解决要领”举行处置惩罚。
3）省略号处单位�？橄嗤� ，系统轴数可选择2轴、3轴、4轴、5轴、6轴、7轴、8轴。端口毗连方法相同。

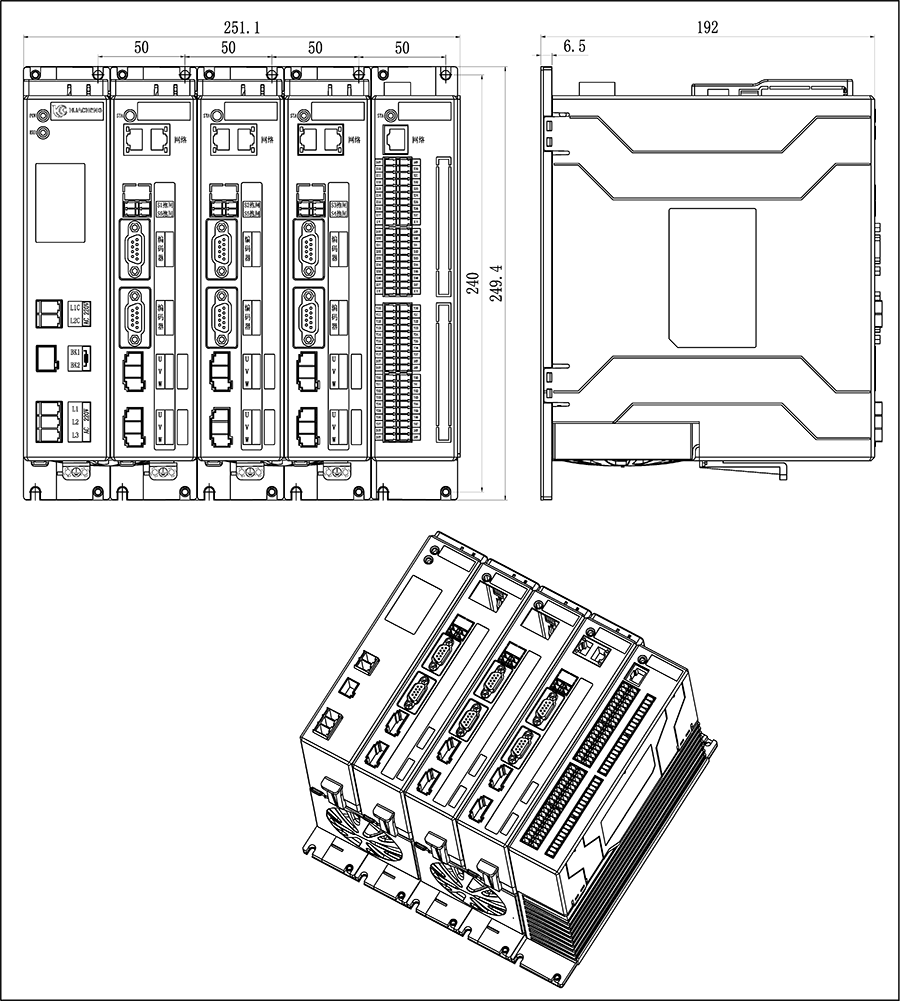

主控尺寸图：
装置方法 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢靠 | M5 | 12mm | 7.5kgf.cm |
手控器尺寸图：
单路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢靠 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
双路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢靠 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制动电阻尺寸图：
型号 | 25℃-40℃额定功率(W) | 形状尺寸(mm) | 阻值规模 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |

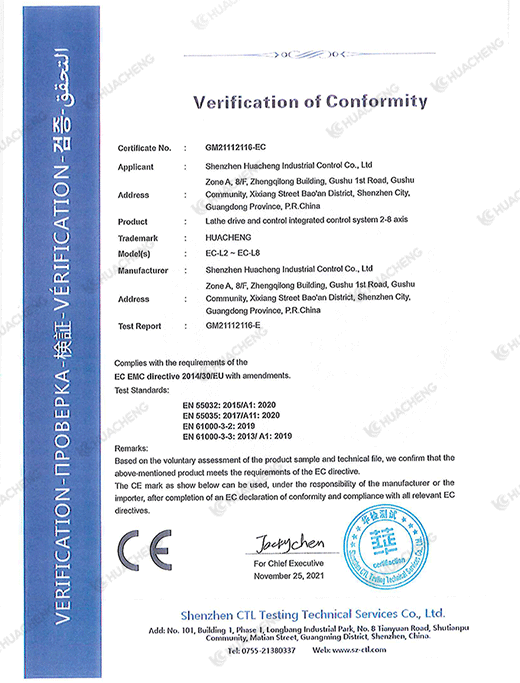

产品清静认证——CE认证报告
