冲压摆臂机械手控制系统(HC-C5)与松下/三菱伺服毗连及参数设定

[ 宣布日期：2021-10-19 ] 泉源: 【打印此文】 【关闭窗口】

鸿运国际标准系列冲压摆臂机械手控制系统，五轴机械手控制系统，HC-C5。松下/三菱伺服驱动器的接线和参数设定。

控制系统输出位置指令对伺服电机举行位置控制，指令脉冲类型为正转脉冲串和反转脉冲串，脉冲输出最大频率为500Kpps，请准确设定伺服驱动器的参数与之匹配。


松下伺服接线

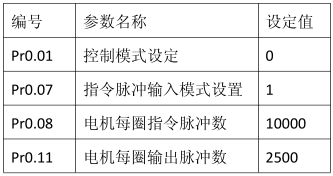

松下A5伺服驱动器参数设定：


鸿运国际·hv(中国)手机版登录入口

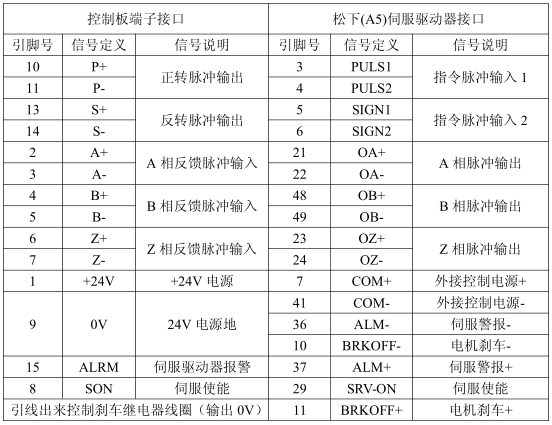

松下A5伺服驱动器接线：


鸿运国际·hv(中国)手机版登录入口


三菱伺服接线

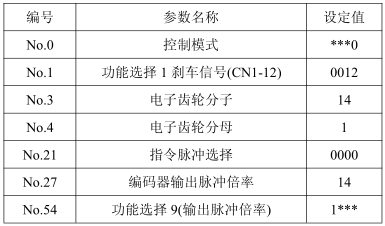

三菱MR-E伺服驱动器参数设定：（伺服电机区分率为131072脉冲/转）


鸿运国际·hv(中国)手机版登录入口

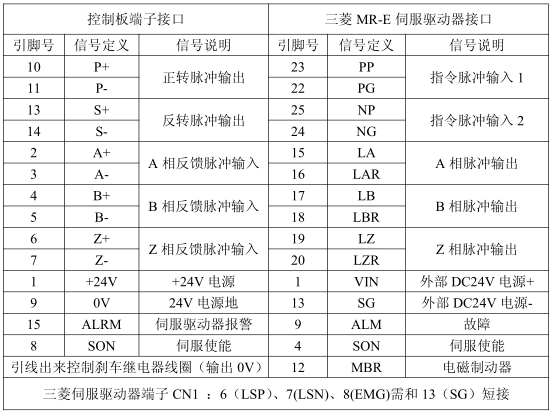

三菱MR-E伺服驱动器接线：


鸿运国际·hv(中国)手机版登录入口
