工业机械人控制系统型号（EC-R4、EC-R6、EC-R7、EC-R8）EC-RX系列机械人控制系统，手动操作工具标定要领如下：

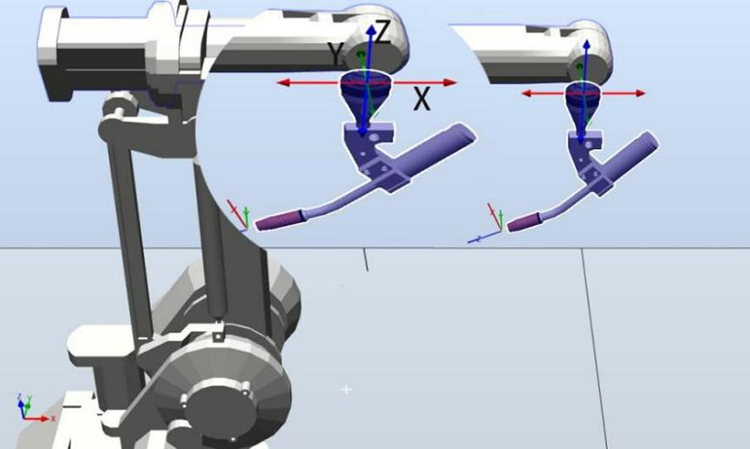

建设了工具坐标系后，机械人的控制点也转移到了工具的尖端点上，这样示教时可以使用控制点稳固的操作利便地调解工具姿态，并可使插补运算时轨迹更为准确。

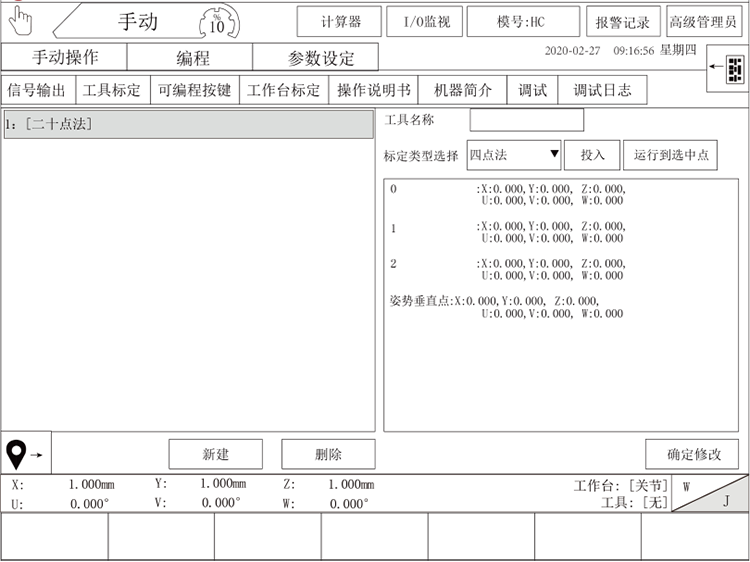

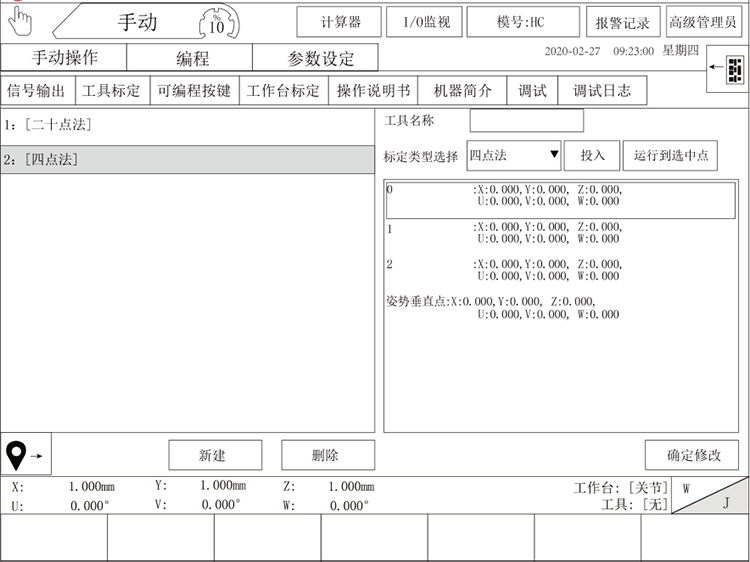

四点法：
以控制点为基准设入4个差别的姿态的坐标位置，凭证这4个数据自动算出工具尺寸。应把各点的姿态设定为恣意偏向的姿态，其中点4为工具尖端笔直于基准点的点，若是设入了偏向某一偏向的姿态坐标，可能泛起精度禁绝的情形。

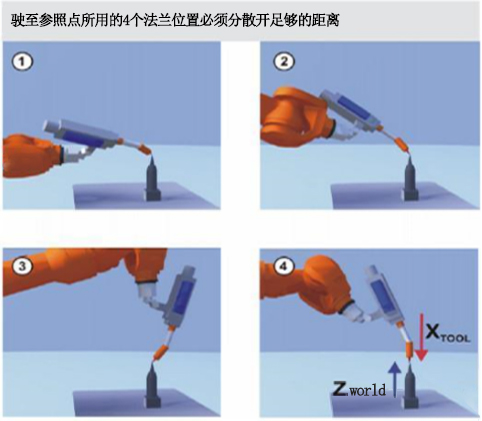

示意图如下：

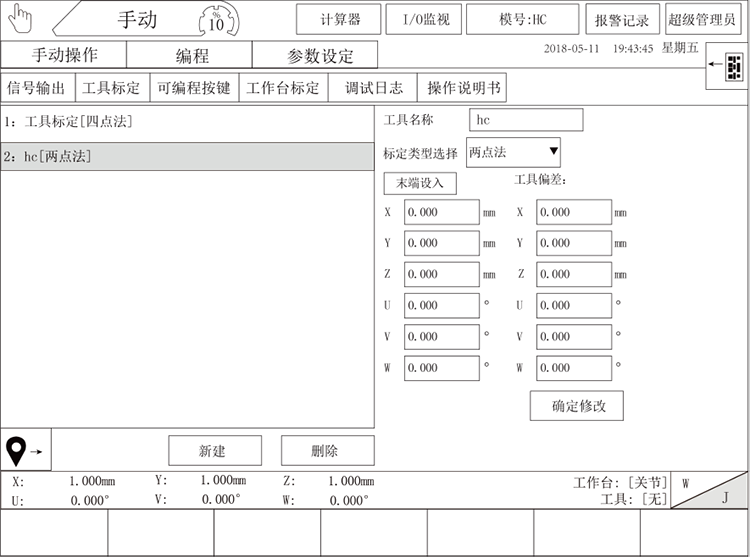

两点法：
两点法标定需要知道工具个个偏向的误差（误差是指工具尖端点在法兰盘坐标系下的坐标值），然后填入误差数据，用户在已知工具的误差的情形下才可使用两点法。
使用要领：
第一步，机械手在原点的情形下点击“最后设入”按钮设入机械手最后的坐标值。
第二步，手动输入各轴的工具误差值。
第三步，设置完成点击确定修改按钮。

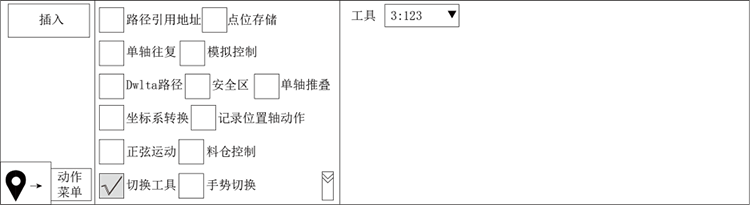

在教育程序的时间，需要将坐标系切换为工具坐标系，然后在程序内里插入工具坐标系。

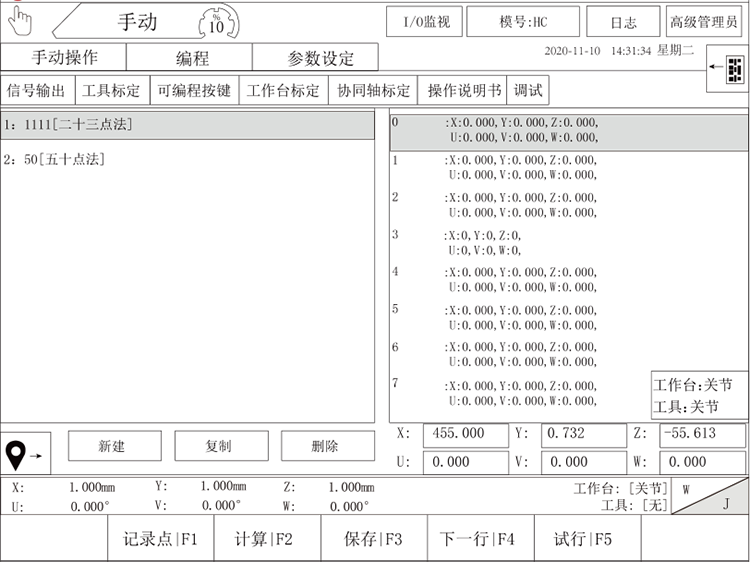

二十三点法：
二十三点法是凭证示教的多点位置，换算出工具坐标与法兰坐标系间的换算关系，进而推算出工具坐标的要领。
使用要领：
第一步，新建二十三点法，在区域三依次设定23个差别位置，要求工具定点不改变。最后三点要求姿势相同的X偏向偏移和Y偏向偏移点。
第二步，点击盘算，盘算乐成后将提醒工具信息。
第三步，盘算完成后点击生涯即可。

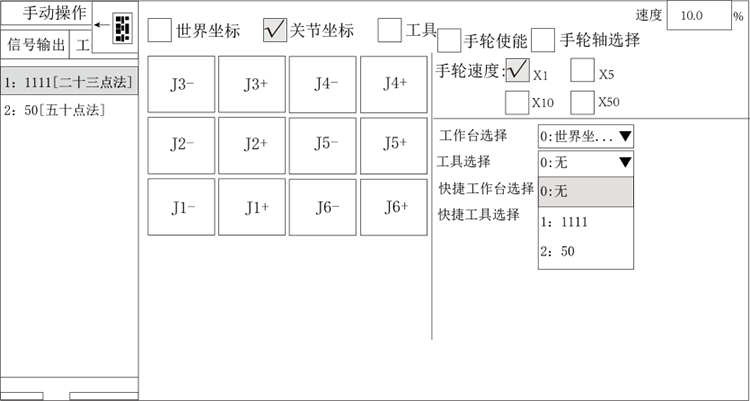

在教育程序之前首先切换为工具坐标，才华教育出准确的坐标位置，在程序运行之前需要将程序坐标系切换为工具坐标。如下图：
